西安渣浆泵的装配顺序和装配的基本要求

发布日期:2021-11-03 作者: 点击:

一、西安渣浆泵装配事项-轴承组件装配

1.轴装配

(1)为避免与配合面发生咬住现象,装配前应预先在安装面上涂一层润滑油,保护轴孔不受不受损伤

(2)轴承安装采用热装法,将轴承放入盛有机油的加热箱内,随油加热至80-100℃,其配合表面应全部浸入油中

邮箱内应放置温度计,严格控制调温不超过100℃。

热装后应自然冷却,不许骤冷以免造成零件损坏或变形。

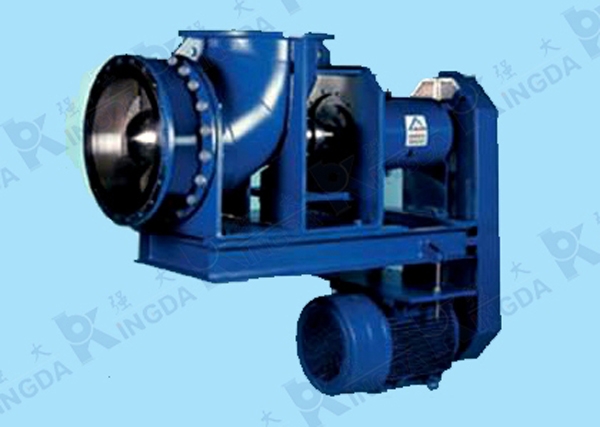

西安渣浆泵


2.轴承装配注意事项

(1)必须使用经检验合格的轴承,并对轴承部分进行维护

(2)检查轴承内径、外径、宽度、滚道两端面的平行度及表面的粗糙度以及有无锈蚀、斑点等缺陷,转动是否灵活

(3)对于角接触轴承、双列调心轴承要分别检验轴承游隙,找出滚道中心

并根据内圈相对外圈的高低决定是否加垫及加垫厚度,加垫厚度按保证轴承标准游隙确定。

(4)装配可拆卸轴承时,必须按照内外圈对位标记安装,不能装乱

(5)对于可调头装配的轴承,在装配时应将有编号的一端向外,以便识别

二、渣浆泵托架部分的装配事项

1.托架体与托架盖的接合表面,清理干净后,按保证轴承孔上下符合图纸公差的范围,确定纸垫厚度。

托架体接合面涂好密封胶,将垫放在托架体上,拧紧双头螺栓

2.装油池冷却器部件及水冷腔盖

3.轴组件与托架装配

4.前轴承压盖装油封,垫青壳纸,装在轴上用螺栓与托架连接起来

5.检查后轴承压盖止口与轴承箱止口处的间隙尺寸,调整好间隙后

后轴承压盖装油封,垫青壳纸,装在轴上,用螺栓与轴承箱连接起来

6.装上挡水盘和拆卸环

7.装轴承箱上的调节螺栓和紧定螺钉

8.装泵联轴器或泵用皮带轮

三、西安渣浆泵装配事项-机械密封安装

1.按图纸和使用说明书核对机械密封型号,将相关附件准备齐全

2.将填料箱轴封腔体和止口清理干净

3.将机械密封装入填料箱内,装机械密封压盖,不要拧紧

四、后泵壳及后护板的安装

1.将后泵壳安装在托架上

2.在轴套上装密封胶圈并将其装在轴上,而后在轴套上装上填料压盖和水封环

3.安装填料箱并将密封圈装在槽内、装副叶轮密封圈并装上副叶轮

4.先安装好后护板双头螺柱,用吊装工具将后护板吊起,装在后泵壳上,拧紧螺母

五、渣浆泵叶轮、蜗壳的安装

1.将叶轮装在轴上,拧紧压实副叶轮

2.装后护板密封圈

3.用蜗壳吊装工具将护套吊起,装配在后护板上,装好泵壳连接螺栓及卡板

 调整好蜗壳出水口顶面至后泵壳出水顶面的距离为5mm后卡住蜗壳

六、试运转

试运转时应注意检测泵的渗漏情况、振动情况、升温情况等,及时调整盘根的松紧,达到合适为止。

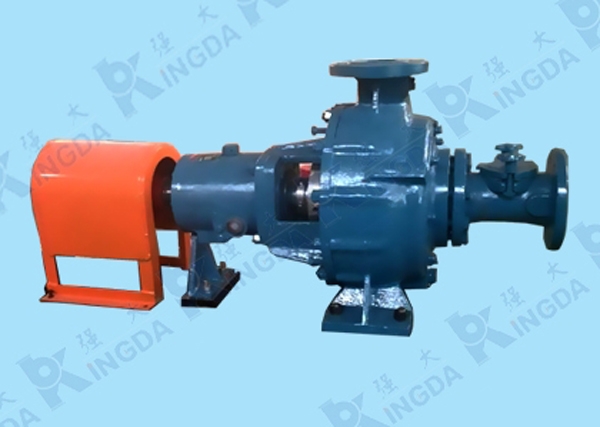

西安渣浆泵
